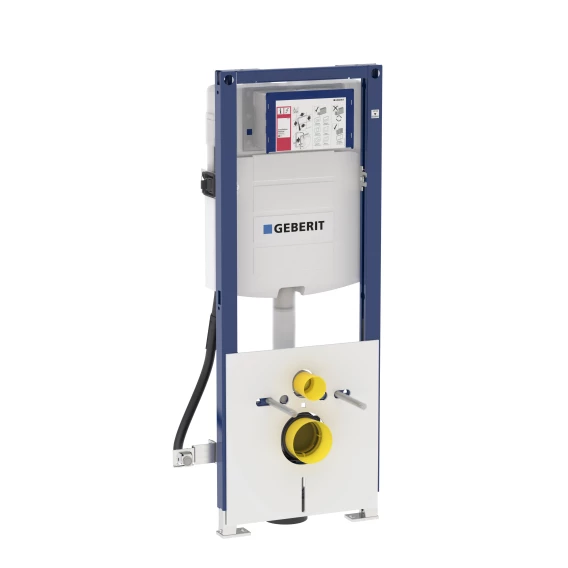

Инсталляция для унитаза Geberit Duofix Sigma 111.361.00.5

Применение

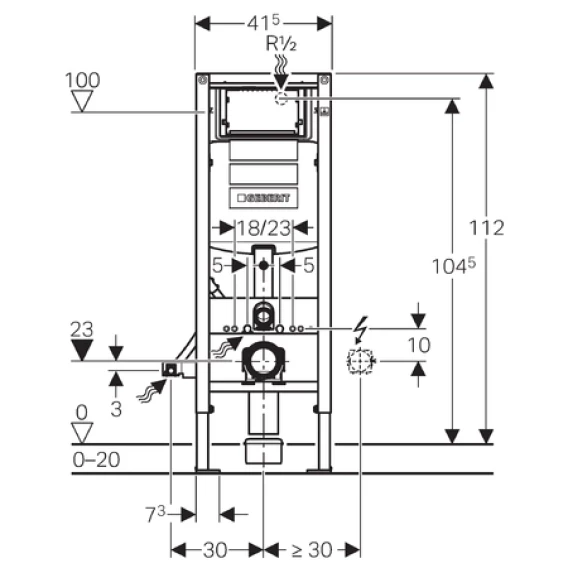

• Для унитазов с межосевым расстоянием под крепежные
шпильки 18 см или 23 см
• Для скрытой установки в гипсокартонной перегородке или на
капитальной стене с облицовкой панелями (гипсовыми или
деревянными)
• Для установки в пристенке в высоту помещения или в
разделительной перегородке
• Для подсоединения Geberit AquaClean

Описание
• Подвод воды по центру сзади или сверху
• Смывной бачок скрытого монтажа UP320 с фронтальным
управлением
• Двойной смыв посредством смывной клавиши Geberit Sigma20,
Sigma30, Sigma50, Sigma60, Sigma70, Sigma80, Sigma01,
• Смыв/стоп со смывными клавишами Sigma10, Mambo или
Sigma30
• Регулируемый объем смыва
• При заводской установке возможен немедленный
последующий смыв
• Бачок скрытого монтажа для установки и ремонта без
применения инструментов
• Защитная коробка окна обслуживания монтируется и
обрезается по размеру без применения инструментов
• Защитная крышка предохраняет окно технического
обслуживания от влажности и загрязнений
• Звукопоглощающие приводные штанги, для быстрой
регулировки без применения инструментов
• Бачок скрытого монтажа, полностью герметизированный от
попадания конденсата
• Универсальный подвод воды совместим с MeplaFix,
монтируется и эксплуатируется без применения инструментов
• Гибкая подводка для углового запорного вентиля
прикручивается без применения инструментов
• Самонесущая конструкция
• Рама с C-образным профилем 4/4 см
• Рама порошковой окраски, синий ультрамарин
• Возможно использование с подвесным унитазом при малой
контактной поверхности с принадлежностями
• Не требующее применения инструментов крепление для
фанового отвода, звукопоглощающее, регулируется по глубине
в 8 положениях, диапазон регулировки 45 мм
• Ножки оцинкованные, с бесступенчатой регулировкой 0 - 20 см
• Самостопорящиеся опоры для выравнивания элемента без
применения инструментов
• Рама с отверстиями ø 9 мм для крепления в деревянном
каркасе

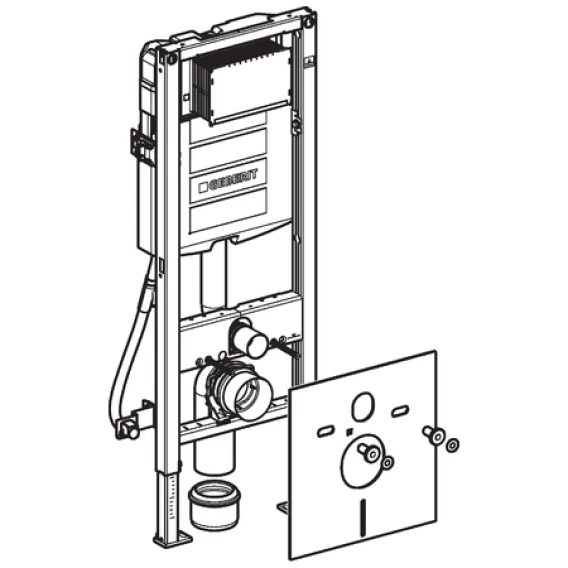

Объем поставки
• Угловой запорный вентиль R1/2' для подвода воды
• Защитная заглушка
• Коробка монтажная для окна обслуживания
• 2 резьбовые шпильки М12 для крепления санфаянса
• Комплект соединительных патрубков для унитаза, ø 90 мм
• Фановый отвод из ПНД, ø 90 мм
• Переходный патрубок, ø 90/110 мм
• Комплект звукоизоляции
• Крепежные элементы
• Не включено: смывная клавиша

Технические данные

• Малый объем воды для смыва, диапазон настройки 3–4 л
• Большой объем воды для смыва, диапазон настройки 4,5 / 6 / 7,5 л
• Объем воды для смыва, заводская установка 6 и 3 л
