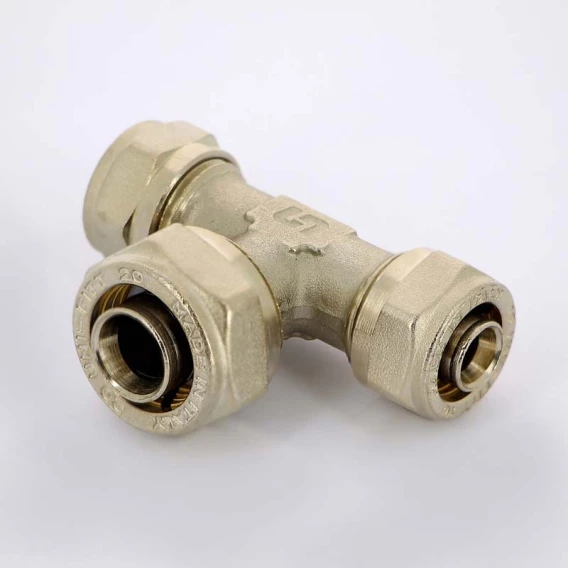

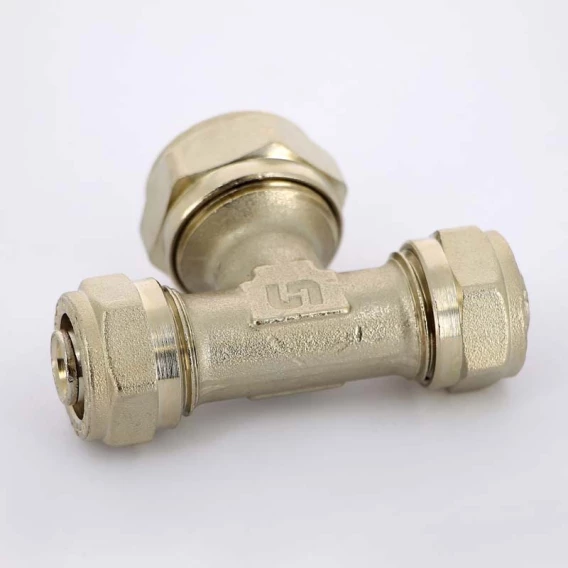

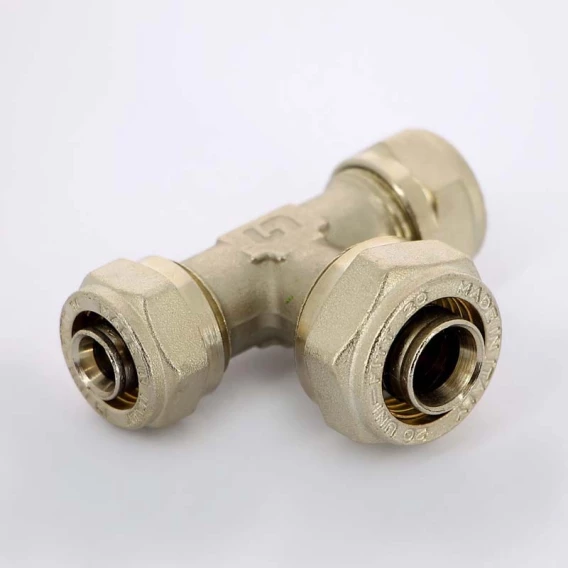

Тройник обжим 16 х 20 х 16 Uni-Fitt 666N6760

Обжимные фитинги Uni-Fitt предназначены для соединения металлопластиковых труб (PE x /AL/PEx , PE x /AL/PE, PE/AL/PERT) в системах холодного и горячего водоснабжения, отопления.

Монтаж обжимных фитингов следует производить в соответствии с требованиями СП 40-102-2000;
СП 41-102-98; СП 40-103-98 и СНиП 3.05.01-85.
При монтаже системы следует придерживаться следующего порядка:
• отрезать металлопластиковую трубу нужной длины, строго перпендикулярно оси трубы;
• подготовить трубу к монтажу фитинга (откалибровать трубу и снять внутреннюю фаску);
• одеть на трубу гайку и обжимное кольцо (цангу);
• вставить до упора штуцер фитинга в трубу, не повредив уплотнительных колец;
• пододвинуть к корпусу фитинга обжимное кольцо;
• накрутить от руки гайку на фитинг;
• с помощью двух ключей соответствующего размера затянуть гайку на фитинге.
Для качественного монтажа следует соблюдать следующие усилие затяжки ключами:
• для фитингов d16 – 11/4 оборота гайки после затяжки от руки;
• для фитингов d20-26 – 1 оборот гайки после затяжки от руки.

Системы с использованием обжимных фитингов не допускается использовать для скрытой (в
бетонной стяжке) прокладки трубопровода. После монтажа трубопровода необходимо провести гидравлические испытания системы в соответствии с требованиями СНиП 3.05.01.85.
Не допускается использование соединителей с повреждёнными уплотнительными
кольцами или при их отсутствии.
