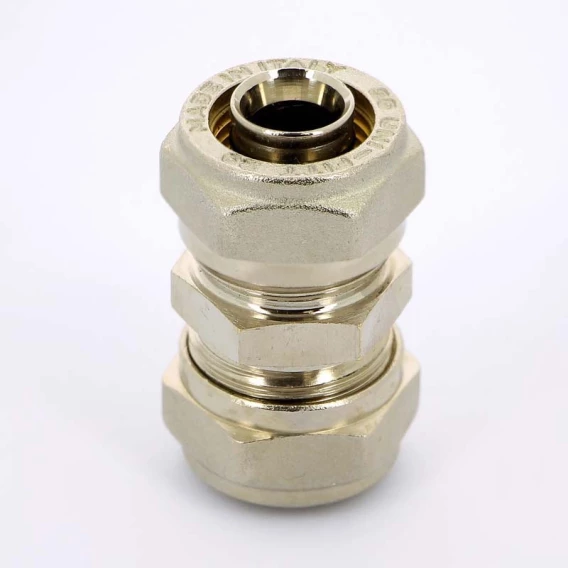

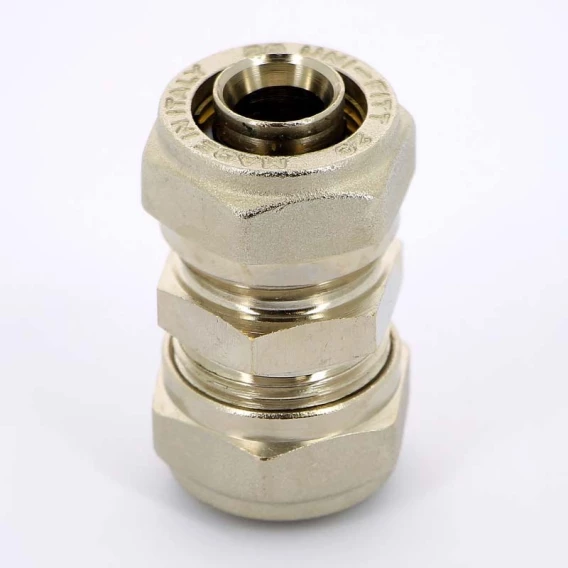

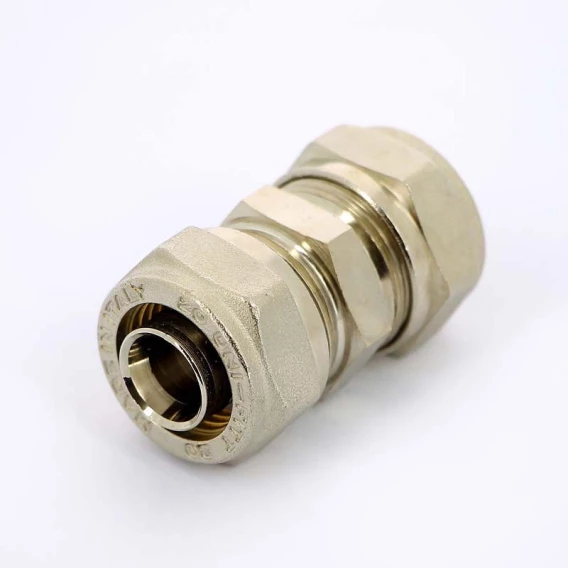

Муфта обжим 20 Uni-Fitt 660N7700

Обжимные фитинги Uni-Fitt предназначены для соединения металлопластиковых труб (PE x /AL/PEx , PE x /AL/PE, PE/AL/PERT) в системах холодного и горячего водоснабжения, отопления.

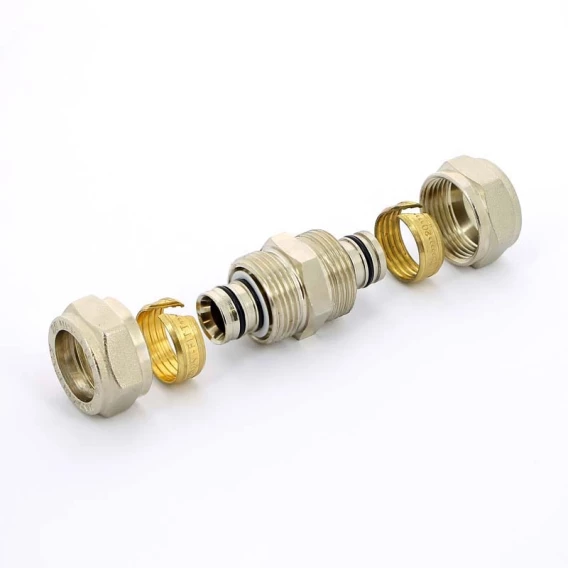

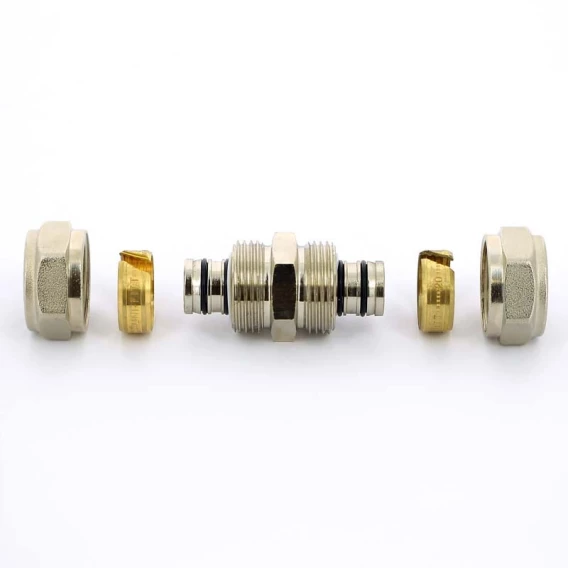

Монтаж обжимных фитингов следует производить в соответствии с требованиями СП 40-102-2000;СП 41-102-98; СП 40-103-98 и СНиП 3.05.01-85.При монтаже системы следует придерживаться следующего порядка:• отрезать металлопластиковую трубу нужной длины, строго перпендикулярно оси трубы;• подготовить трубу к монтажу фитинга (откалибровать трубу и снять внутреннюю фаску);• одеть на трубу гайку и обжимное кольцо (цангу);• вставить до упора штуцер фитинга в трубу, не повредив уплотнительных колец;• пододвинуть к корпусу фитинга обжимное кольцо;• накрутить от руки гайку на фитинг;• с помощью двух ключей соответствующего размера затянуть гайку на фитинге.Для качественного монтажа следует соблюдать следующие усилие затяжки ключами:• для фитингов d16 – 11/4 оборота гайки после затяжки от руки;• для фитингов d20-26 – 1 оборот гайки после затяжки от руки.

Системы с использованием обжимных фитингов не допускается использовать для скрытой (вбетонной стяжке) прокладки трубопровода. После монтажа трубопровода необходимо провести гидравлические испытания системы в соответствии с требованиями СНиП 3.05.01.85.Не допускается использование соединителей с повреждёнными уплотнительнымикольцами или при их отсутствии.
